花岗岩移动式破碎站

分割线

花岗岩移动式破碎站

  花岗岩移动式破碎站由其他工程机械给料,(如:装载机、挖机等)它能一次性完成原矿的储料、均匀给料、粗碎、细碎、筛分和成品料的输送,设备整体为被牵引轮式移动,主要构成有:牵引式底盘、载重后桥、液压支撑稳定结构、机械固定桩、支撑式输送机、储料槽、给料机、折叠式上料机、颚式破碎机、液压举升振动筛、重锤破碎机、动力系统和电器控制系统组成。

花岗岩移动式破碎站

花岗岩移动式破碎站

花岗岩移动式破碎站

一、牵引底盘(旧)

牵引底盘尺寸:(长x宽x高)17500mmx3000mmx1500
底盘整体采用500mm“H”型的汽车旧底盘改造,承重端两侧均配备工作稳定液压支撑,单点可调液压支腿八支、十支点折叠式固定桩转、向前桥采用牵引挂车专用盘式旋转机构,载重后桥采用标准承重车桥,轮胎型号1100-20两桥八轮结构。液压站功率5.5kw。

花岗岩移动式破碎站

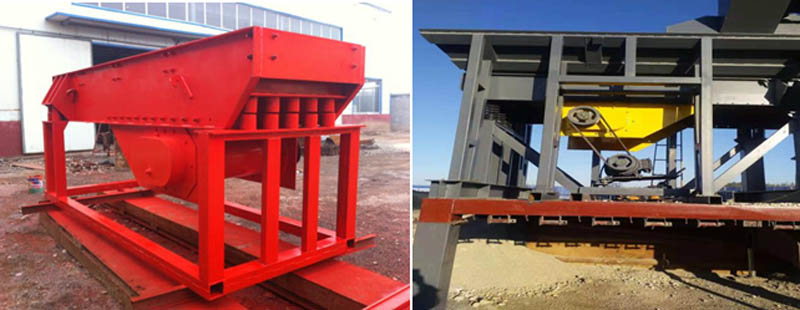

二、给料机

给料机尺寸:3800x960(mm)最大给料能力300T/h,采用双偏心齿轮啮合整体机芯,配套功率:15kw,给料机料槽长度4200mm宽度1200mm,高度800mm,钢板厚度14mm,加装10mm钢板料仓扩展翼,储料槽整体采用16支点100mm方管支撑。

花岗岩移动式破碎站
三、颚式破碎机(粗碎)
颚式破碎机机壳为整体铸钢结构,配套型号:PE-600/900,功率:75kw-6,最大进料边长500mm,被破碎物料的最高抗压强度为320Mpa
三、重锤破碎机(细碎)

新型石料生产线中重要破碎设备,重锤破碎机将具有进料边长不确定性的优点,高效节能经济省时。它是吸收国内外先进技术,综合颚式破碎机、锤式破碎机、反击破等的优点集中于一体的破石机械,大石直接进破 、自动喂料,全自动流水作业,省人省力、高效节能、是当前国内先进、适用的石料设备。采用型号Pcz1014,配套功率:55kwx2,内护板和顶板材质Mn13Cr2,转子机芯加装Mn65耐磨套。

四、圆振动筛
振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动,而下旋转重锤则使筛面产生锥面回转振动,其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形,而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力,可以改变振幅。而调节上、下重锤的空间相位角,则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨从而达到沙石料的筛分目的。振动筛规格:2400x6500(mm),四层五规格筛分,配套功率:30kw。

花岗岩移动式破碎站
五、输送设备


输送设备采用800mm四层尼龙橡胶带输送,主体长度13.5米,宽度1000mm,传动方式:顶端电滚筒传动,传动滚筒轴径60mm,轴承型号:6311双轴承,托辊使用全橡胶免维护托辊,共计9条输送设备,其中一条800mm输送设备 长度13.5米,四条600mm长度10米,两条600mm长度3米,输送带采用5层级厚尼绒带。


花岗岩移动式破碎站
六、电气系统
电器设备采用德力西或正泰标准电器,降压控制启动柜一套,含照明系统含分路控制电缆。
七、螺旋洗砂机
螺旋洗砂机配套直径500mm的双螺旋,螺旋长度6000mm,设计每小时洗沙能力80吨。单叶片双螺旋洗砂机总长6000mm,总宽1000mm,螺旋筒体长6500mm配套减速机:ZQ400型x2台配套动力:7.5KWx2台主轴直径159mm厚度10mm,内叶片厚度8mm,外加12mm耐磨锰钢板,水槽钢板厚度5mm,外侧6mm角钢加固。
